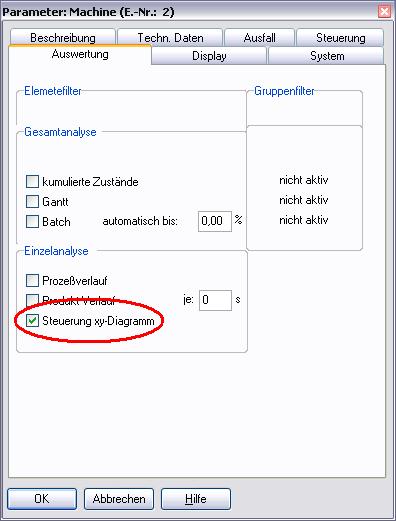

In Steuerdiagrammen wird für jede Steuerungsbeziehung gezeigt:









•mit Linien: die Abhängigkeit der Ausgabevariable (z.B. Geschwindigkeit) von der Führungsgröße (z.B. Speicherinhalt),

•mit Punkten: die Ausgabevariable

•als Dreieck: der aktuelle Ausgabewert



Die Ausgabevariable ist die Arbeitsgeschwindigkeit bei Maschinen und die Abführungsrate bei Speichern oder staufähigen Förderern.



Sind für das Element genügend Produkte verfügbar, gibt das Dreieck auf der linken Seite den Wert exakt wieder. Erhält das Element zu wenig Produkte, zeigt das Dreieck auch den aktuellen Ausstoß.
