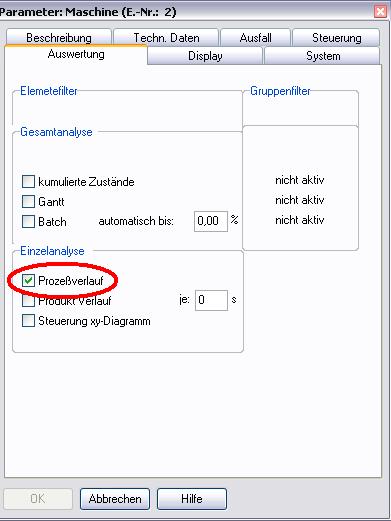

Das Prozessdiagramm kann nur über das Popup-Menü aufgerufen werden. Vor dem Start des Simulationslaufes muss im Parameterdialog des Elementes die Anzeige aktiviert worden sein (s. Bild unten). |
|
Das Diagramm zeigt in Abhängigkeit von der Zeit (x-Achse):
•die Anzahl kumulierte Produkte – die Farbe zeigt den Zustand zu einer bestimmten Zeit an,
•die kumulierten Verluste als Differenz zwischen möglicher und aktuell erreichter Produktmenge,
•die technische Verfügbarkeit (nur Ausfälle des Elementes selbst werden betrachtet) und
•die organisatorische Verfügbarkeit (Ausfall, Mangel und Stau werden betrachtet).
