Fly-out Fenster
Über das Popup-Menü ist es möglich, Fly-out Fenster zu öffnen für Notizen, Bilder und Videos zu Illustration oder als Inspekt zur Darstellung weiterer Parameter.
Diese Fenster sind mit Ausnahme des "Inspekt"-Fly-outs auch im Edit-Modus verfügbar. Siehe auch Kapitel "Auswertung".
Fly-out Fenster: Notiz, Bild und Video
Die Fly-out Fenster Notiz, Bild und Video können über das Popup-Menü des Elementes sowohl im Edit- als auch im Durchführungsmodus aufgerufen werden. Das Fenster ist mit dem Feld "Bemerkungen" im Parameterdialog des Elementes verknüpft.
Zusätzlich zu den Standard-Funktionen bei Auswertungsfenstern (Rahmen, Position im Gitternetz) sind folgende Funktionen im Popup-Menü abhängig vom Elementtyp verfügbar:
•Auswahl einer Bilddatei
•Auswahl einer Video-Datei
•Abspielen eines Videos
•Abspielen eines Videos in Endlosschleife
•Stop der Video-Abspielfunktion
Es ist möglich, Bemerkungen in das Notizfenster zu schreiben – auch im Durchführungs-Modus, ohne dass der Lauf unterbrochen wird.
Alle Änderungen im Notiz-Fenster werden zwischengespeichert. Beim Schließen des Fensters wird abgefragt, ob die Änderungen gespeichert werden sollen. Ist die Antwort "Ja", wird der vorher vorhandene Text mit dem neuen überschrieben und der neue Text ins Feld "Beschreibungen" des Parameterdialogs kopiert.
Ist die Antwort "Nein", werden alle Änderungen ungültig.

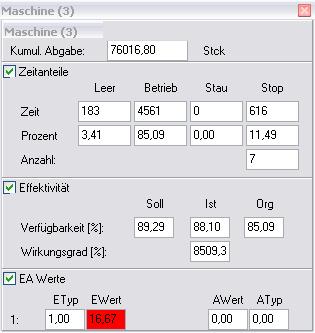

Fly-out Fenster: Inspekt
Das Fenster "Inspekt" kann über das Popup-Menü des Elementes sowohl im Vorbereitungs- als auch im Durchführungsmodus aufgerufen werden.
Die Standardfunktionen für Auswertungsfenster "Rahmen", "Position im Gitternetz" und "Hintergrundfarbe" sind verfügbar.
Die Rubriken:
•Standard (abhängig vom Elementtyp, z.B. Inhalt),
•Zeitanteile (der Zustände),
•Effektivität (Verfügbarkeit, Wirkungsgrad),
•Ein- und Ausgangs- (EA-)werte
Mit Aktivierung der Rubriken werden entsprechende Zahlenwerte in Feldern angezeigt, die während des Simulationslaufes ständig aktualisiert werden.
Für die Zeitanteile der Zustände (Mangel, Betrieb, Stau, Störung) werden die Aufsummierte Dauer in Zeiteinheiten und der Prozentwert auf Basis der aktuellen Simulationszeit dargestellt.
Bei Störungen wird die zusätzlich zur Zeit die Anzahl angezeigt.
In der Rubrik Effektivität wird die zeitbezogene Größe "Verfügbarkeit" angeizeigt mit
•Soll = entsprechend dem im Parameterdialog definierten Ausfallverhalten
•Ist = technische Verfügbarkeit, basierend ausschließlich aus Störungen des Elementes selbst,
•Org = organisatorische Verfügbarkeit unter Berücksichtigung von Störungen, Mangel und Stau.
In einem zusätzlichen Feld wird
•der Wirkungsgrad als mengenbezogene Größe
angezeigt.
