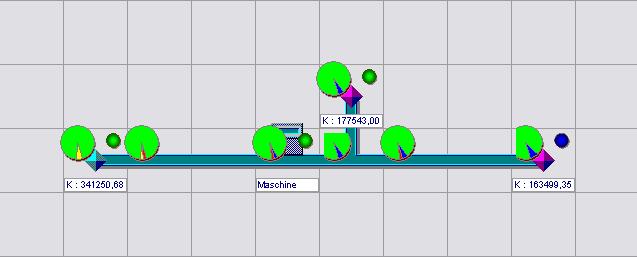

Bei der strukturbezogenen Schwachstellenanalyse wird der zeitbezogene Zustand eines jeden Elementes in einem Tortendiagramm dargestellt. Die Farben der einzelnen Sektoren des Diagramms sind folgenden Zuständen zugeordnet (gegen den Uhrzeigersinn, beginnend unten):
•Mangel (blau)
•Betrieb (grün)
•Stau (gelb)
•Ausfall (rot)
Bei der Interpretation der Diagramme müssen die elementbezogenen Zustände mit berücksichtigt werden. So gehen z.B. Förderer in "Betrieb", auch bei unvollständiger oder minimaler Belegung. Daher können Elemente vor oder einem (insbesondere längerem) Förderer auf "Ausfall" oder "Mangel" umschalten, auch wenn der Förderer keine Störung aufweist.
Die Anzeige der Schwachstellen-Diagramme wird mit Hauptmenü/Auswertung/Schwachstellen aufgerufen.
Die Diagramme für alle Linienelemente werden angezeigt. Nach dem Aufruf ist der Menüpunkt mit einem Kontrollhäkchen gekennzeichnet. Die Diagramme werden erst wieder ausgeblendet, wenn dieses Kontrollhäkchen am Menüpunkt entfernt wird.
Während des Simulationslaufes werden die Diagramme permanent aktualisiert. Abhängig von der verwendeten Hardware kann sich dadurch die Abarbeitungsgeschwindigkeit der Simulation merklich verringern.
Wenn aus der dynamischen Aktualisierung der Diagramme keine Erkenntnisse gewonnen werden sollen, ist es ausreichend, die Diagramme nach Ende oder Unterbrechung der Simulation anzuzeigen.
Das optionale Anzeigen oder Verdecken von Element-Icons durch Auswahl einer Arbeitsebene (Level) oder der Allgemeinen Ansicht kann für mehr Übersicht sorgen. Es wird empfohlen, die Animation oder wenigstens die Anzeige der digitalen Werte an den Elementen auszublenden.
