Allgemeines

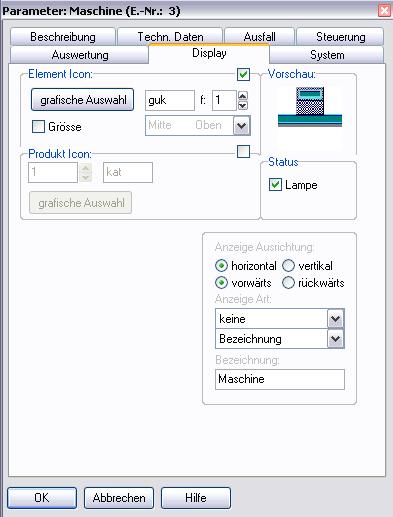

Dieses Arbeitsblatt unterstützt die Visualisierung des Elementes.
Icon
Bei der Generierung eines Elementes wird das Element standardmäßig mit einem entsprechenden Icon auf der Arbeitsebene dargestellt. Diese Darstellung kann jedoch modifiziert werden.
Es gibt zwei Möglichkeiten für die Verbindung eines Elementes mit einem Icon:
•Eingabe des 3-Buchstaben-Codes der Icon-Bezeichnung in der Bibliothek. Ist kein entsprechender Code in der Bibliothek vorhanden, wird kein Icon angezeigt.
•Zusätzlich können alle verfügbaren Icons mit Click auf den Schalter "Grafische Auswahl" angezeigt werden. Die Auswahl erfolgt durch Mausklick auf das gewählte Icon.
Die Änderungen werden in der "Vorschau"-Ansicht gezeigt.
Bezeichnung
Eingabefeld - die Elementbezeichnung kann in diesem Feld eingegeben werden.
Element Display mit Animation
Im Feld "Anzeige" kann die Anzeige von verschiedenen Werten - abhängig vom Elementtyp – ausgewählt werden, die während des Simulationslaufes erfolgen soll. Die Anzeige kann entweder horizontal an der Unterkante des Elementes oder vertikal am linken Rand des Elementes platziert werden.
Mit den Schaltern unter "Anzeige Ausrichtung" können die Anzeigefelder am Element entsprechend platziert werden.
Für die Anzeige der gewählten Daten stehen am Element zwei Anzeigefelder zur Verfügung, deren Inhalt in den beiden Auswahlfeldern unter "Anzeige Art" gewählt werden kann. Im folgenden Bild wurden z.B. die Anzeige "kumulierten Produkte" und "Ausfallanzahl" gewählt.
Abhängig vom Elementtyp werden angezeigt:
•Keine Anzeige
•Name (die Bezeichnung des Elementes, die im Feld “Bezeichnung” eingetragen wurde)
•Soll Verfügbarkeit (Zielwert in Abhängigkeit des bei den technischen Daten definierten Ausfallverhaltens)
•Tec. Verfügbarkeit (aktueller Wert der Verfügbarkeit auf Basis des aktuellen Ausfallverhaltens während der Simulation)
•Org. Verfügbarkeit (aktueller Wert der Verfügbarkeit auf Basis des aktuellen Ausfallverhaltens während der Simulation und Zeiten, in denen durch Störungen vor bzw. nach dem Element Stau oder Mangel herrscht)
•kumul. Produkte (kumulierte Anzahl Produkte seit dem Start)
•Inhalt (aktueller Inhalt zwischen Eingang und Ausgang)
•Geschw. (analog) (analoger Geschwindigkeitsbalken der aktuellen Arbeitsgeschwindigkeit)
•Abgeg. Produkte (aktuelle Anzahl am Ausgang abgegebener Produkte je Zeiteinheit)
•Ausfallzeit (verbleibende Ausfallzeit und/oder –abstand)
•Ausfallanzahl (aktuelle Ausfallanzahl seit dem Start)
•Geschw. (digital) (Wert der aktuellen Arbeitsgeschwindigkeit, normiert mit der Zeit, z.B. Stück/s)
